Узел отбора – аксессуар, которое использует в своей работе принцип жидкостного отбора. Что это и в чем его особенности? Рассмотрим ниже.
Статью помогал составлять эксперт в самогоноварении, ведущий YouTube-канала «Русская Дымка» Кислицын Владислав.
Как работает узел отбора по жидкости в самогонном аппарате
Для начала разберем отличия жидкостного и парового отбора в стандартной бражной колонне на конкретных примерах. В нашем случае это будет аппарат Вейн 4.
В чем суть отбора в в стандартной бражной колонне? Для примера возьмем аппарат Вейн 4.
Когда мы нагреваем куб, в нем испаряются спиртовые пары, которые попадают в царгу c насадкой. Пары проходят через нее и попадают в холодный дефлегматор. Часть паров охлаждается и в виде флегмы попадает вниз. Затем они вновь нагреваются за счет нагревающегося пара и снова идут в вверх. Этот циклический процесс, или тепломассообмен, приводит к тому, что фракции в царге выстраиваются друг за другом: сверху - самые легкокипящие фракции, снизу – самые тяжелокипящие примеси. Затем мы начинаем отбор. Фракции (головы, тело, хвосты) проходят через дефлегматор, и мы собираем их на выходе из колонны.
Как мы управляем отбором в бражной колонне? При помощи охлаждения, подаваемого на дефлегматор. Даем максимальное – все доходящие до дефлегматора пары конденсируются в нем и возвращаются в бак. В этом случае колонна работает на себя. Если охлаждение чуть уменьшаем, то начинается отбор. Самые легкокипящие фракции (головы) проходят через дефлегматор и попадают на отбор. Уменьшаем охлаждение еще сильнее – начинаем отбор тела.
Чем может быть неудобен такой отбор? Чтобы управлять аппаратом, нужно очень тонко и точно настраивать охлаждение на дефлегматоре и подводимую к кубу мощность, особенно при отборе голов. Чем это неудобно? Мощность в сети постоянно меняется ( часто по неизвестным причинам), напор воды и ее температуры тоже могут скакать во время перегонки. Как итог, головы могут отбираться слишком быстро или, наоборот, процесс совсем заглохнет.
В результате мы вынуждены те несколько часов, пока отбираются головы, постоянно следить, чтобы вовремя подкрутить мощность или охлаждение.
Каков выход из ситуации? Использовать узел отбора от жидкости! Это небольшое приспособление, состоящее из специального 1,5 или 2 дюймового стакана с двумя выступающими трубками внутри и отходящего от него охладителя. Производит отбор фракций по жидкости.
Как работает узел отбора по жидкости? Все довольно просто. Расскажем на примере аппарата Вейн 4. Узел отбора устанавливается между царгой и холодильником, установленным вертикально.
Пары также нагреваются в кубе, проходят через царгу с насадками, трубки в стакане и попадают в холодильник. Там они конденсируются и стекают вниз в виде флегмы, которая задерживается в стаканчике. Трубки имеют разную длину, поэтому флегма начинает перетекать через края более низкой и стекать вниз, орошая насадку. Процесс зацикливается, начинается тепломассообмен. Колонна работает на себя, а фракции так же, как и при паровом отборе выстраиваются по температуре кипения.
После того, как колонна выйдет на режим, настает время для отбора. Для этого у нас есть боковой отвод с краном, который выходит из стаканчика.
Открываем игольчатый кран. Часть флегмы вытекает по трубке отвода из стаканчика и попадает доохладитель, где она охлаждается и превращается в спирт.
Соответственно, на первом этапе, при отборе голов, слегка приоткрываем кран, добиваясь скорости отбора в 1-2 капли в секунду. Затем открываем кран чуть шире и отбираем тело.
Наша главная задача на этапе отбора тела – следить за тем, чтобы скорость отбора была не слишком высокой. Иначе необходимый объем флегмы перестанет возвращаться в царгу, нарушится тепломассообмен и разделения на фракции не произойдет.
Как мы можем это проконтролировать? С помощью термометра. Если мы слишком много отбираем, нарушается тепломассообмен, вверх ползут более тяжелые фракции и начинает расти температура. Наша задача –следить, чтобы температура в колонне не поднималась, пока мы отбираем тело. Заметили, что показания термометра поползли вверх – убавляйте отбор.
В чем преимущества отбора по жидкости?
Процесс отбора через узел, в отличие от бражной колонны, почти не зависит от колебаний напора, температуры воды или напряжения в сети.
Все, что нам нужно контролировать – то, насколько сильно открыт игольчатый кран. Именно он и определяет скорость отбора. Плюс охлаждение подключается гораздо проще.
Если коротко, то:
- Процесс отбора по жидкости не зависит от колебаний напряжения в сети, напора и температуры воды охлаждения.
- Отбор по жидкости регулируется с помощью одного игольчатого крана.
- Охлаждение подключается по более простой схеме.
Важно! Вы можете приобрести узел отбора по жидкости в нашем интернет-магазине. В наличии модели с доохладителем и без, на 1,5 и 2 дюйма. Переходите по ссылке ниже, смотрите, выбирайте.
Купить узел отбора на 1,5 дюйма

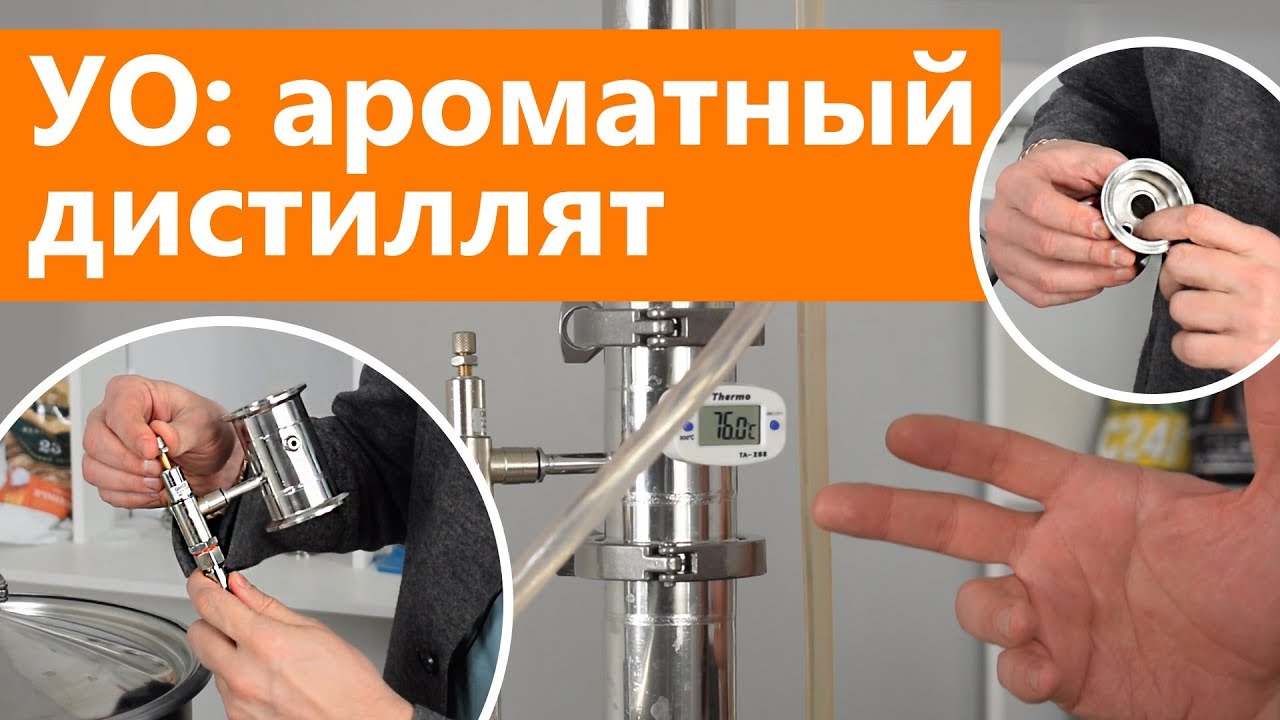

Принцип работы узла отбора (видео)

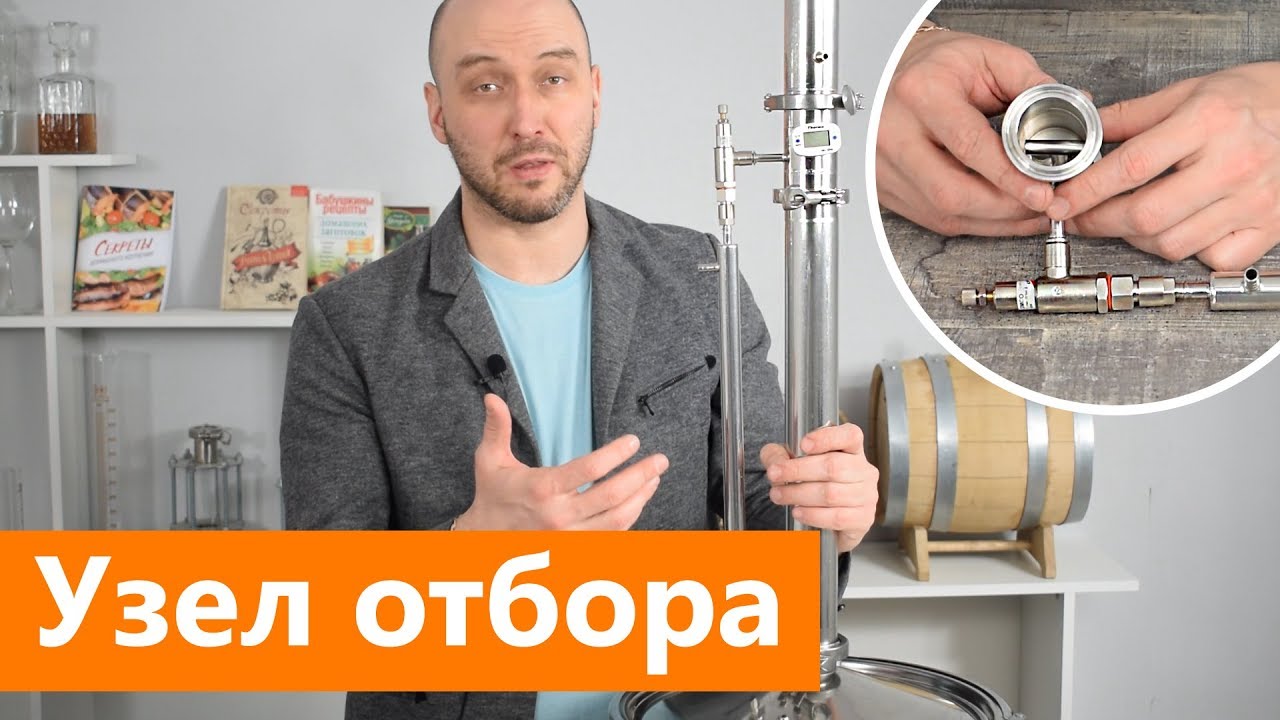

Узел отбора в работе
О том, как как проявляет себя узел отбора на практике, вы можете посмотреть в видео ниже.
